| 品牌：金口自控 | 型号：D341H-16C | 结构形式：垂直板式 |
| 3C阀门类别：工业 | 加工定制：否 | 材质：铸钢 |
| 连接形式：法兰 | 适用介质：空气 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：手轮 | 用途：截止 |
| 类型(通道位置)：直通式 | 口径：DN200 | 公称通径：8寸 |
| 安装尺寸：*** | 规格：PN10 | 是否跨境货源：否 |

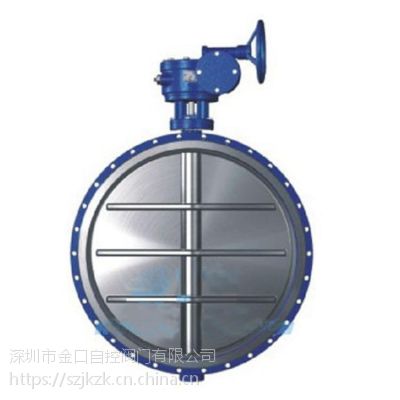

一、D341H-16C通风蝶阀 法兰中线通风蝶阀供应产品介绍：
通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤1.0MPa，一般适用于工业、冶金、环保等管道作通风调节介质流量之用。通风蝶阀适用温度随阀体选材而定，公称压力≤1.0MPa，一般适用于工业、冶金、环保、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。通风蝶阀在管道中一般应当水平安装。
二、D341H-16C通风蝶阀 法兰中线通风蝶阀供应结构特点：
1、通风蝶阀设计新颖、合理，结构独特，重量轻，启闭迅速。
2、蝶阀操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
4、内无连杆、螺栓等、工作可靠、使用寿命长，不受介质流向影响
三、技术参数：
公称通径 DN(mm) 50～2000
公称压力 PN(MPa) 0.05 0.25 0.6
试验压力 Ps(MPa) 强度试验 0.075 0.375 0.9
密封试验 ≤1.5％泄漏量
适用介质 煤气、含尘气体、烟道气等
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动
设计制造标准：GB/T 12238-1989；JB/T8692-1998
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9115.1
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
四、D341H-16C通风蝶阀 法兰中线通风蝶阀供应选用要点：
1、蝶阀主要控制参数为规格尺寸。
2、蝶阀为单板式风阀，其结构简单、加工方便、造价低廉、操作简便，但调节精度差，仅适用于通风与空调系统中作开关或粗调节的场合。
3、可手动、电动或拉链式操作，可90°范围任意角度固定。
4、由于单轴单阀板，承受力有限，在大压差、大流速条件下时阀门使用寿命短。该阀有密闭式与普通式之分，保温和非保温之分。
5、电动式蝶阀仅有双位式控制，电动执行机构与多叶阀相同。
